Este circuito detecta a presença de um campo magnético constante, como o produzido por um imã permanente. Essa detecção é feita pela aproximação do campo das bobinas L1 ou L2. A indicação é feita através de um instrumento analógico de 1 mA de fundo de escala. A alimentação de 5 a 8 V pode ser feita a partir de pilhas. O circuito consiste num oscilador de 15 kHz. O circuito é de uma Popular Electronics de 1991. Os transistores podem ser os BC548.

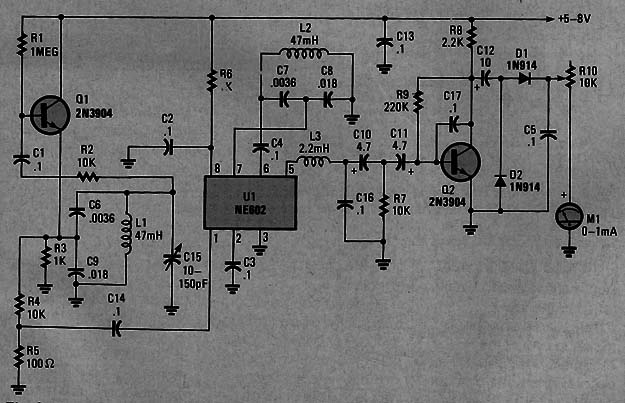

![detector de Imãs Permanentes
detector de Imãs Permanentes](/images/stories/banco/cir3715_0001.jpg)
detector de Imãs Permanentes
