Este circuito é de uma publicação inglesa de 1991. Com ele pode-se usar um multímetro comum na escala de 1 V como voltímetro de alta impedância de entrada. O circuito tem baixo consumo podendo ser alimentado por bateria e sua precisão depende dos resistores usados na rede de entrada. PR1 faz o ajuste de nulo da escala. Outros amplificadores operacionais com FET podem ser experimentados.

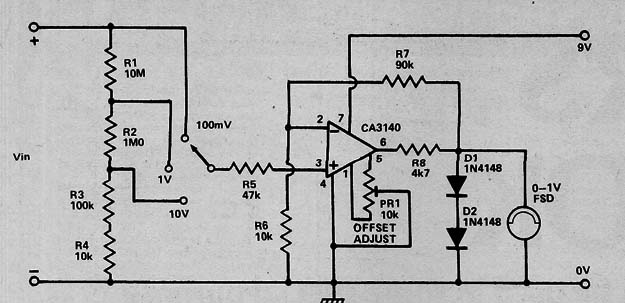

![Voltímetro com CA3140
Voltímetro com CA3140](/images/stories/banco/cir3474_0001.jpg)
Voltímetro com CA3140
