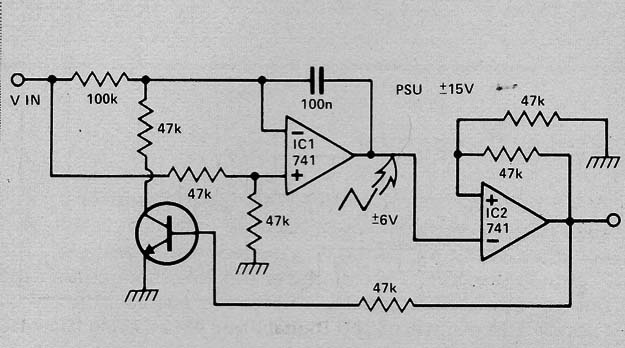

Este artigo é de uma antiga publicação de 1978. O transistor pode ser um BC548 e a fonte de alimentação deve ser simétrica com 12 a 15 V de tensão. O circuito produz um sinal cuja frequência varia em torno de um valor determinado por C. Veja na seção de matemática como calcular este componente. Para o valor indicado esta frequência está em torno de 1 kHz e o sinal de saída é retangular.
VCO Linear
