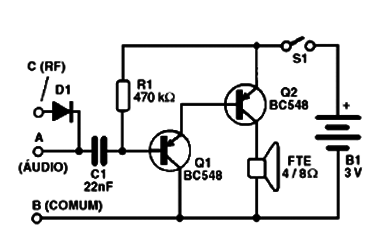

Com este circuito é possível acompanhar sinais de áudio e RF em aparelhos comuns como amplificadores intercomunicadores, rádios, etc. O circuito não tem controle de ganho e é alimentado por apenas duas pilhas pequenas. Para D1 pode ser usado qualquer diodo de uso geral como o 1N34, 1N4148, etc. R1 pode ser alterado para se obter a melhor qualidade de som.



Seguidor de Sinais
Seguidor de Sinais
