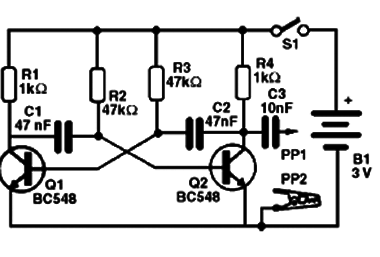

Este circuito produz um sinal retangular de aproximadamente 1 kHz, rico em harmônicas, servindo para o teste de equipamentos de áudio e RF. A alimentação vem de duas pilhas pequenas e transistores equivalentes podem ser usados. O circuito é de um livro de Newton C. Braga.
Injetor de Sinais
