Este circuito emite um som cuja frequência depende da resistência do circuito em prova. Com resistências maiores o som será mais grave e até mesmo havendo a produção de pulsos intervalados. O ajuste da faixa de frequências é feito em P1. Componentes e circuitos podem ser testados com este aparelho. A alimentação vem de duas pilhas pequenas.

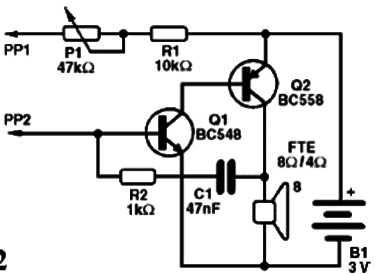

![Simples Provador de Continuidade Sonoro
Simples Provador de Continuidade Sonoro](/images/stories/banco/cir3090_0001.gif)
Simples Provador de Continuidade Sonoro
