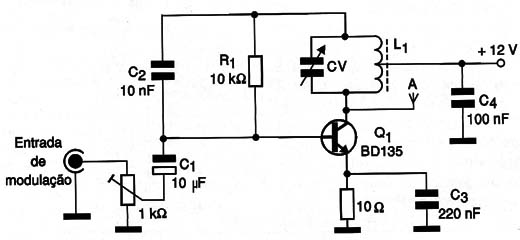

O circuito mostrado na figura pode funcionar como uma repetidora doméstica para sinais de AM da saída de um transmissor de áudio. O alcance depende da antena que é um fio esticado com capa que pode ter de 1 a 20 metros de comprimento. O transistor Q1 deve ser montado em radiador de calor e todos os capacitores com exceção de C1 são cerâmicos. A entrada de modulação pode vir da saída de áudio de um pequeno amplificador de áudio. O potenciômetro de 1 kΩ deve ser ajustado para maior rendimento sem distorção. A bobina L1 é formada por 50+50 espiras de fio 26 ou 28 AWG num bastão de ferrite de 8 a 10 mm de diâmetro e de 15 a 20 cm de comprimento.
Repetidora-Transmissora de AM
