Este circuito gera um sinal de clock de alguns megahertz para sincronizar circuitos TTL. A alimentação é TTL e a frequência pode ser alterada, mudando o valor do capacitor. O sinal de saída é retangular.

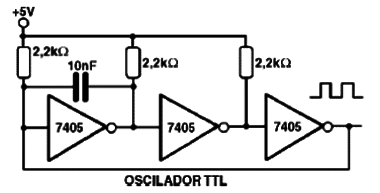

![Oscilador de Clock TTL
Oscilador de Clock TTL](/images/stories/banco/cir3086_0001.gif)
Oscilador de Clock TTL
Este circuito gera um sinal de clock de alguns megahertz para sincronizar circuitos TTL. A alimentação é TTL e a frequência pode ser alterada, mudando o valor do capacitor. O sinal de saída é retangular.
