Este simples circuito é de uma porta NOR simulada com LEDs e cujas entradas são feitas através de chaves. Para alimentar o circuito com 12 V, use um resistor de 1 kΩ. O LED pode ser de qualquer cor e podem ser ligadas mais entradas, ou seja, mais chaves em paralelo.

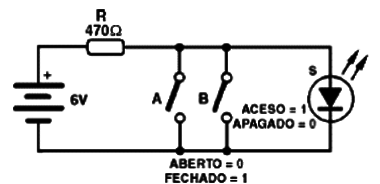

![Simulação de Porta NOR com LED
Simulação de Porta NOR com LED](/images/stories/banco/cir3084_0001.gif)
Simulação de Porta NOR com LED
