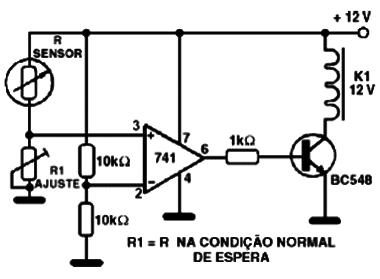

Na figura temos um circuito em que se dispara um sensor com um sensor resistivo. O sensor pode ser um NTC, LDR, PTC ou outro. R1 deve ter a mesma ordem de valor da resistência do sensor na condição próxima ao disparo. A tensão de alimentação deve ser de acordo com o relé. Outros amplificadores operacionais podem ser usados.
![Disparo de Relé com Sensor Resistivo
Disparo de Relé com Sensor Resistivo](/images/stories/banco/cir3083_0001.gif)
Disparo de Relé com Sensor Resistivo
