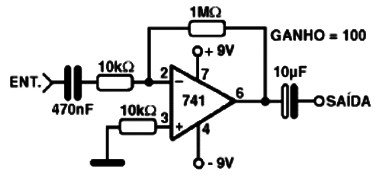

O ganho deste amplificador de tensões alternadas é 100 vezes, dependendo do resistor de 1 M Ω, que pode ser alterado. A fonte de alimentação deve ser simétrica de 6 a 12 V e a impedância de entrada é 10 k Ω. A impedância de saída é baixa. Podem ser usados outros amplificadores operacionais.
![Amplificador Operacional CA com o 741
Amplificador Operacional CA com o 741](/images/stories/banco/cir3082_0001.gif)
Amplificador Operacional CA com o 741
