Este circuito indica a intensidade de sinais de RF até mais de 100 MHz, podendo ser usado como teste de transmissores. Podem ser usados quaisquer MOSFETs de porta dupla. O consumo é muito baixo o que permite a alimentação por bateria. Os capacitores devem ser cerâmicos.
![Medidor de Intensidade de Campo Com MOSFET de Comporta Dupla
Medidor de Intensidade de Campo Com MOSFET de Comporta Dupla](/images/stories/banco/cir3075_0001.gif)

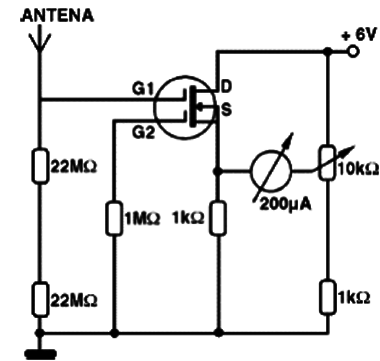

Medidor de Intensidade de Campo Com MOSFET de Comporta Dupla
