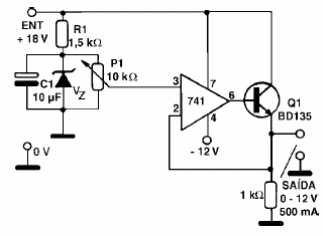

Este circuito pode ser usado como base para uma fonte de alimentação até 500 mA com o transistor recomendado ou mais com o TIP31 ou TIP41. O transistor deve ser dotado de radiador de calor e a fonte de alimentação deve ser simétrica. Vz é de 12 V e o ajuste da tensão de saída é feito em P1. O circuito é de um livro de Newton C. Braga.
![Estabilizador de Tensão com o 741
Estabilizador de Tensão com o 741](/images/stories/banco/cir3047_0001.gif)
Estabilizador de Tensão com o 741
