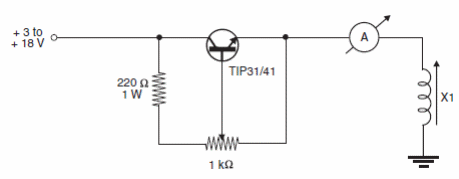

Neste circuito pode ser ajustada a corrente no solenóide X1 e medida sua intensidade para a força desejada. O circuito funciona com solenóides de 3 a 18 V e correntes até 3 A. O transistor deve ser dotado de radiador de calor. O circuito é de livro publicado nos Estados Unidos de Newton C. Braga;
![Circuito Para Determinar a Força de um Solenóide
Circuito Para Determinar a Força de um Solenóide](/images/stories/banco/cir3037_0001.gif)
Circuito Para Determinar a Força de um Solenóide
