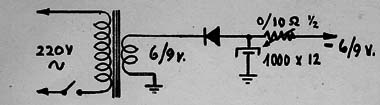

Esta simples fonte de alimentação não regulada com retificação de meia onda serve para pequenos aparelhos que não necessitem de uma tensão absolutamente fixa. O transformador pode ser de 6 a 9 V e os diodos 1N4002. O potenciômetro de fio ajuda a regular a tensão na carga de modo que ela fique a mais próxima possível do que se deseja. A corrente do transformador pode ser de 100 a 500 mA.
Fonte Não Regulada de 6 a 9 V
