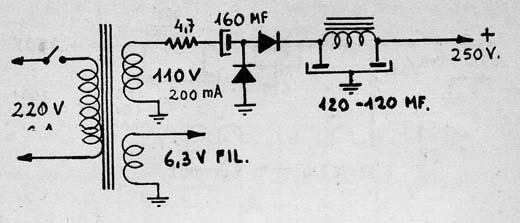

Esta fonte foi obtida numa antiga publicação para aparelhos valvulados, mas também serve para alimentação de equipamentos comuns que precisem de 250 V contínuos O transformador pode ser do tipo de isolamento se o circuito não for valvulado e os diodos podem ser os 1N4007. Os capacitores de filtro devem ter tensão de isolamento de 200 V ou mais. Em algumas aplicações o choque de filtro pode ser substituído por um resistor de fio de 1 k x 10 W.
![Fonte de Alta Tensão
Fonte de Alta Tensão](/images/stories/banco/cir3032_0001.jpg)
Fonte de Alta Tensão
