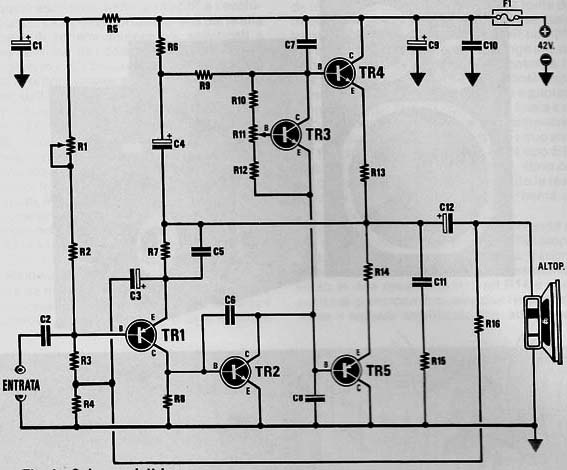

Essa é uma configuração tradicional de amplificador de áudio com transistores Darlington complementares. O transformador da fonte deve ter 30 V x 2,5 A e requer somente retificação e filtragem. O circuito exige um layout bem planejado dadas as correntes e presença de sinais. Os transistores de saída devem ser dotados de excelentes dissipadores de calor. Encontramos o circuito numa publicação de 1984. A sensibilidade de entrada é de 350 mV e a corrente de repouso de 40 mA com uma resposta de 10 Hz a 80 kHz e distorção de apenas 0,05%.
Amplificador Darlington de 30 W

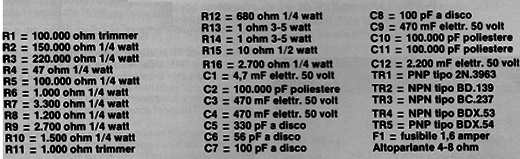

Lista
