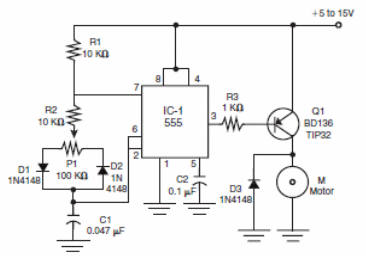

Este circuito se destina ao controle PWM de velocidade de um motor até 500 mA com o BD136, usando o circuito integrado 555. O capacitor deve ser escolhido de acordo com o motor para se obter o melhor desempenho. O transistor deve ser dotado de radiador de calor e para correntes até 2 A podemos usar o TIP32. O circuito é do livro Mechatronics for the Evil Genius de Newton C. Braga, publicado nos Estados Unidos.
PWM com o 555 (2).
