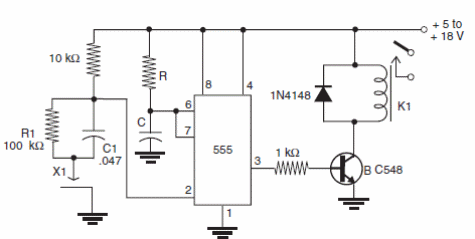

O fechamento do sensor X1 por um momento faz com que o relé seja ativado por um tempo dado por t = 0,7 x R x C. O circuito deve ser alimentado com tensões de acordo com o relé. Esta configuração é do livro Robotics, Mechatronics and Artificial Intelligence de Newton C. Braga, publicado nos Estados Unidos.
Sensor Temporizado
