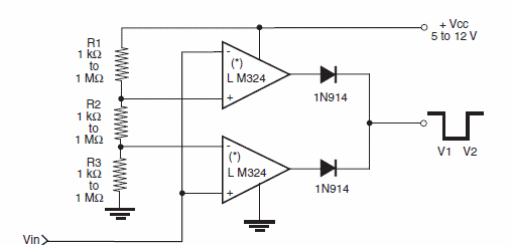

Este circuito tem a saída indo ao nível baixo quando as tensões de entrada estiverem na faixa de referência determinada pelos três resistores. Veja na seção de matemática como calcular estes componentes; Outros comparadores podem ser usados. O circuito é do livro Robotics, Mechatronics and Artificial Intelligence de Newton C. Braga.
![Comparador de Janela
Comparador de Janela](/images/stories/banco/cir2983_0001.gif)
Comparador de Janela
