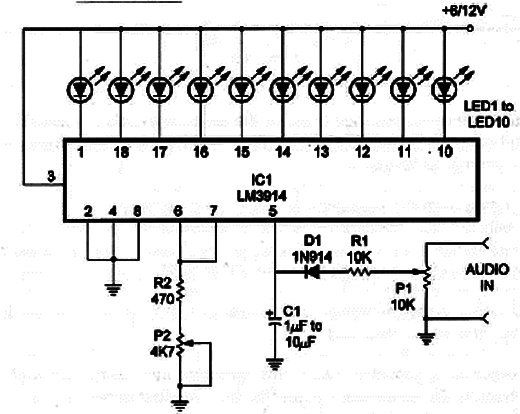

Esta é a configuração básica para utilização de um indicador de barra móvel ou bargraph usando o circuito integrado LM3914. P1 ajusta a sensibilidade e P2 a escala do CI. O circuito pode ser alimentado por tensões de 6 a 12 V. Esta aplicação é do livro Fun Projects for the Experimenter de Newton C. Braga, publicado nos Estados Unidos.
Bargraph de LEDS com o LM3914
