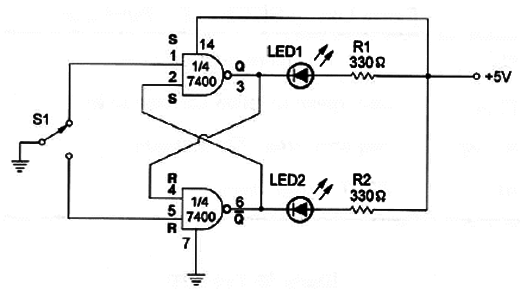

Este simples circuito serve para demonstrar o princípio de funcionamento de um flip-flop Set-Reset (S-R ou R-S). O circuito deve ser alimentado com 5 V pois é TTL e os LEDs podem ser de cores diferentes. O circuito é do livro Fun Projects for the Experimenter de Newton C. Braga, publicado nos Estados Unidos.
Flip-Flop R-S Experimental
