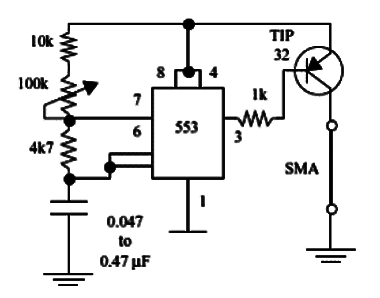

Na figura temos uma fonte de corrente constante para Shape Memory Alloy ou Liga com Memória de Forma (Nitinol). O potenciômetro ajusta a corrente média pela largura do pulso aplicado à SMA. O transistor deve ser dotado de radiador de calor. O circuito é do livro Mechatronics Sourcebook de Newton C. Braga, publicado nos Estados Unidos. O pino do 555 sem marcação é o pino 2.
![Fonte de Corrente Pulsante SMA
Fonte de Corrente Pulsante SMA](/images/stories/banco/cir2934_0001.gif)
Fonte de Corrente Pulsante SMA
