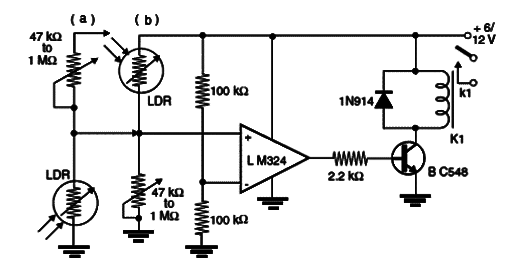

Este circuito usa LDRs como sensores e pode tanto detectar a incidência de luz no sensor como o corte de luz no sensor. Aplicações incluem alarmes e sensores crepusculares e de iluminação automática. A alimentação deve ser feita de acordo com o relé e modo (a) ou (b) de se conectar o LDR determina a detecção (luz ou sombra). O ajuste de sensibilidade é feito nos potenciômetros. Amplificadores operacionais ou comparadores equivalentes podem ser utilizados.
Relé de Luz ou Sombra Usando o LM324
