Neste circuito temos o modo de se interfacear o controle de motor de passo SAA1027 com um microprocessador ou microcontrolador. Os transistores podem ser os BC548 e cada entrada tem uma função no controle do motor. O circuito é de uma publicação antiga do fabricante do circuito integrado.

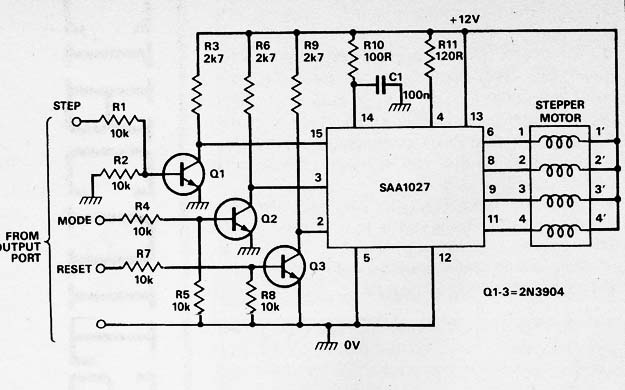

![Interface Controle Motor de Passo SAA1027
Interface Controle Motor de Passo SAA1027](/images/stories/banco/cir2909_0001.jpg)
Interface Controle Motor de Passo SAA1027
