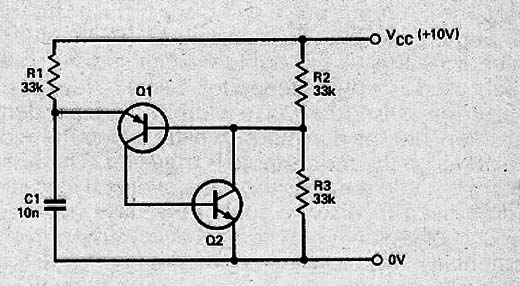

Apresentamos a simulação do CIR652 do Banco de Circuitos. Este circuito foi encontrado no Electronics Digest de 1984. O autor chama-o de Astável Serial mas preferimos denominá-lo Unijunção com Transistores Bipolares, como já fizemos em outros artigos do site. Trata-se de um circuito que simula um transistor unijunção num oscilador de relaxação cuja frequência depende de R1 e C1. Q1 pode ser um BC558 e Q2 um BC548. O circuito funcionará com tensões de 9 V a 12 V normalmente. Um resistor de 10 Ω a 100 Ω no emissor de Q2 serve de carga para o circuito para a retirada dos pulsos gerados para um circuito externo.

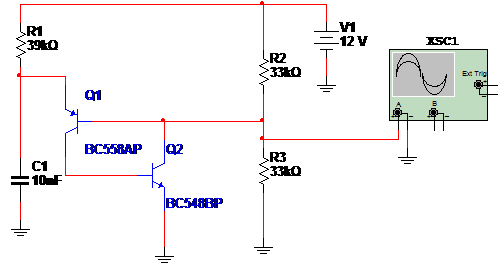

A simulação.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0470.zip)
