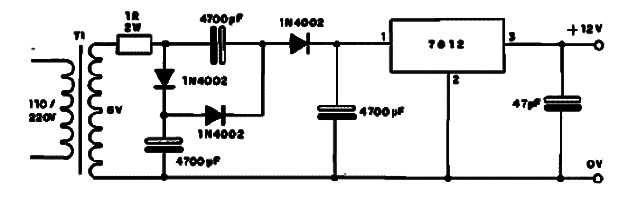

Mostramos a simulação do circuito CIR613. Este circuito contém um dobrador de tensão formado por dois diodos e dois capacitores, possibilitando assim a obtenção de 12 V a partir de um transformador de 6 V. A corrente, evidentemente será reduzida. Assim, para um transformador de 300 mA, a corrente máxima obtida será menor que 150 mA, pois deve ser considerado o rendimento do circuito. Para correntes acima de 100 mA, o circuito integrado deve ser montado em radiador de calor.

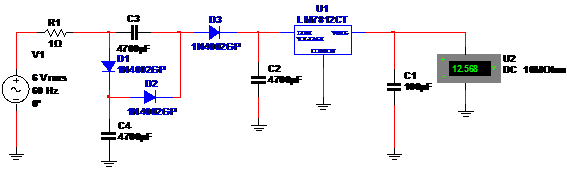

A simulação é dada a seguir. Trocamos o secundário do transformador de 12 V por uma fonte de corrente alternada de 6 V.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0469.zip)
