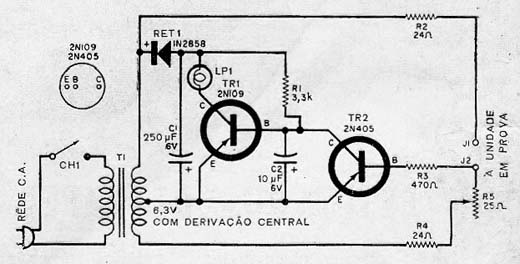

Encontrei este projeto numa revista de maio de 1963. Com algumas alterações como, por exemplo, a troca dos transistores por tipos mais modernos e da lâmpada por um LED indicador ele se torna viável. Os transistores podem ser os BC558 e o diodo o 1N4002. O transformador tem secundário de 6+6 V com 200 a 500 mA de corrente e o potenciômetro deve ser de fio. O circuito consiste numa ponte que equilibra quando a impedância medida se iguala a resistência ajustada no potenciômetro. A lâmpada é de 6 V x 50 mA.
Verificador de Impedâncias
