Simulamos o CIR605 de nosso Banco de Circuitos. Este circuito fornece uma corrente constante de 20 mA, ajustada no trimpot a um LED comum, a partir de alimentação de 12 V. Os resistores podem ser alterados para outros valores de corrente de acordo com a capacidade do JFET usado. O BF245 ou MPF102 podem ser utilizados nesta aplicação e outras tensões podem ser usadas na alimentação, dentro das especificações admitidas pelo transistor e pelo LED.

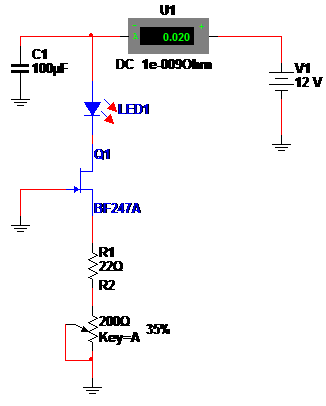

A simulação está abaixo, sendo ligado um medidor de corrente para atestar seu funcionamento. Alteramos R1 para obter melhor o ajuste desejado da corrente no trimpot
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0466.zip)
