Esta é a simulação do CIR594 do Banco de Circuitos. Este circuito gera um tom de áudio reproduzido num pequeno alto-falante. A frequência é determinada por C1 e C2 que podem ter valores de 2,2 nF a 100 nF, conforme a frequência desejada. O transformador é do tipo encontrado em rádios transistorizados antigos ou gravadores. O alto-falante é de 2,5 a 10 cm podendo ser retirado do próprio aparelho onde foi encontrado o transformador de saída. A alimentação pode ser feita com tensões de 6 a 9 V obtidas de fontes ou pilhas.

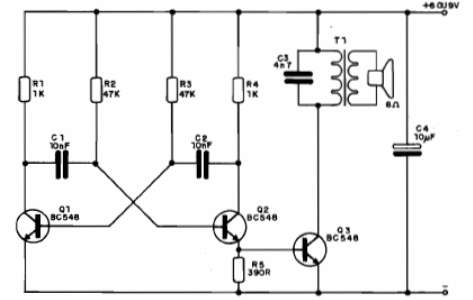

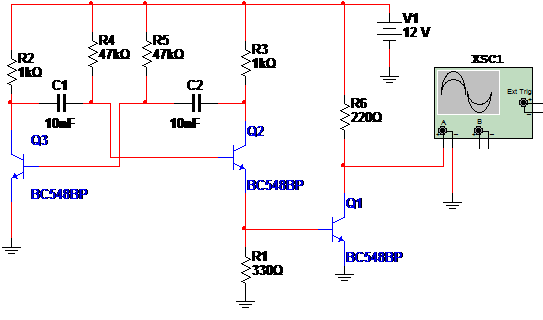

Na figura abaixo, a simulação.
Na simulação troçamos o transformador de saída por um resistor de carga como valor aproximado da impedância do transformador.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0464.zip)
