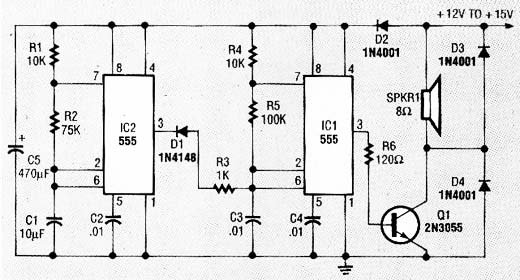

Este circuito, bastante conhecido dos leitores e bem explorado no nosso artigo “O Circuito Integrado 555” (ART011), foi encontrado numa Radio Electronics de outubro de 1992. A revista não mais existe, mas o circuito é atual. Veja mais no nosso ART011 e na seção de matemática como fazer cálculos para os componentes deste circuito. Também temos sua simulação na seção de circuitos simulados. Neste circuito um sinal intermitente de 800 Hz é reproduzido no alto-falante. A frequência central é determinada por R4, R5 e C3. A modulação é dada por R1, R2 e C1. Também podemos acrescentar na etapa de potência um BD135 ou TIP31 conforme mostrado no ART011 para obter muito som mais intenso. Este circuito pode ser usado em alarmes.
