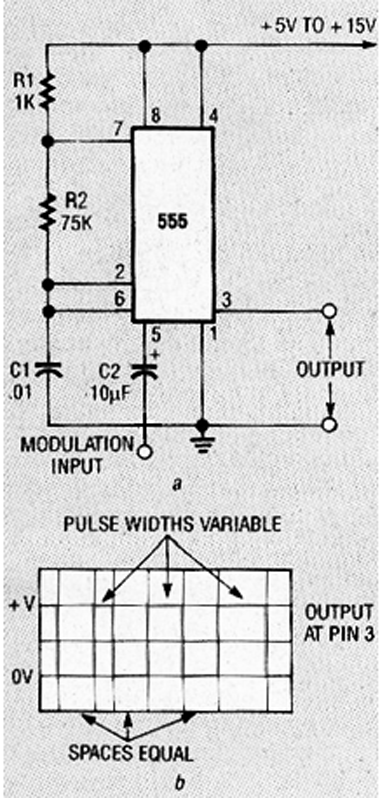

Este circuito, bastante conhecido dos leitores e bem explorado no nosso artigo “O Circuito Integrado 555” (ART011), foi encontrado numa Radio Electronics de outubro de 1992. A revista não mais existe, mas o circuito é atual. Veja mais no nosso ART011 e na seção de matemática como fazer cálculos para os componentes deste circuito. Também temos sua simulação na seção de circuitos simulados. Neste circuito quando aplicamos um sinal na entrada a frequência é modulada, com a variação da largura do pulso. A frequência central é determinada por R1, R2 e C1.
Astável modulado com 555
