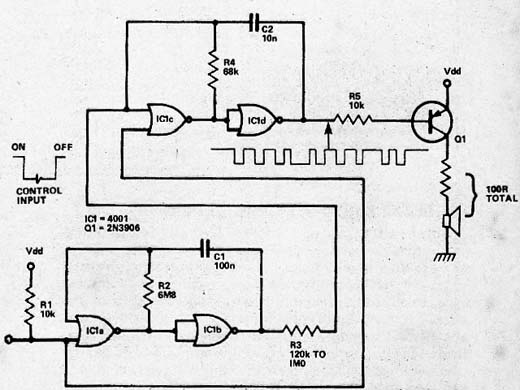

Encontrei este circuito num artigo da revista Electronics Today International de julho de 1979. Trata-se de uma configuração de astável utilizando duas portas de um circuito integrado 4011 que dispara um oscilador feito com outras duas três portas de circuitos integrado do mesmo tipo. O circuito emite som modulado de sirene durante o tempo em que a entrada permanecer no nível baixo. O transistor pode ser o BD136 e com este componente, pode-se ligar diretamente um alto-falante de 8 Ω. Para um BC558, recomenda-se uma saída com impedância maior, no caso, um total de 100 Ω que dá o valor do resistor ligado em série com o alto-falante. Veja na seção de downloads cursos Curso de Eletrônica Digital mais sobre este tipo de circuito. Na seção de matemática para eletrônica temos as fórmulas para calcular a frequência deste circuito. A alimentação pode ser feita por tensões de 5 a 15 V.
