Encontrei este circuito num artigo da revista Electronics Today International de julho de 1979. Trata-se de uma configuração de astável utilizando quatro portas de um circuito integrado 4001 ou 4011. Suas entradas são unidas para que funcionem como inversores. Neste circuito o disparo é feito pelo nível baixo na entrada. Veja na seção de downloads cursos Curso de Eletrônica Digital mais sobre este tipo de circuito. Na seção de circuitos simulados também temos esta configuração em operação. Finalmente, na seção de matemática para eletrônica temos as fórmulas para calcular a frequência deste circuito. A alimentação pode ser feita por tensões de 5 a 15 V.

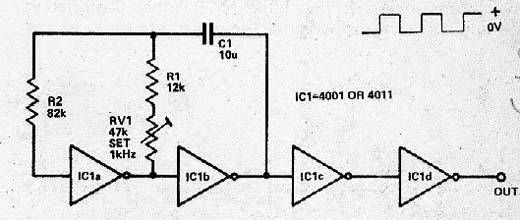

Gerador de Clock CMOS 4001 ou 4011
