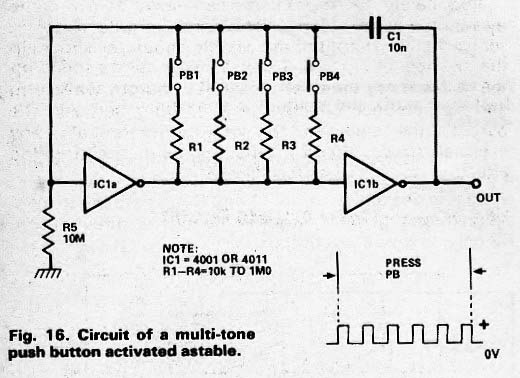

Encontrei este circuito num artigo da revista Electronics Today International de julho de 1979. Trata-se de uma configuração de astável utilizando duas portas de um circuito integrado 4001 ou 4011. Veja que para usar portas NOR ou NAND como inversores basta unir as entradas. Neste circuito cada tom é programado pelo resistor correspondente. Valores entre 10k e 100 k podem ser usados.. Veja na seção de downloads cursos Curso de Eletrônica Digital mais sobre este tipo de circuito.Na seção de circuitos simulados também temos esta configuração em operação. Finalmente, na seção de matemática para eletrônica temos as fórmulas para calcular a frequência deste circuito. A alimentação pode ser feita por tensões de 5 a 15 V.
![Astável CMOS Multi Tom Para Sistemas de Chamada
Astável CMOS Multi Tom Para Sistemas de Chamada](/images/stories/banco/cir1089_0001.jpg)
Astável CMOS Multi Tom Para Sistemas de Chamada
