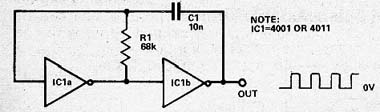

Encontrei este circuito num artigo da revista Electronics Today International de julho de 1979. Trata-se de uma configuração de astável utilizando duas portas de um circuito integrado 4001 ou 4011. Veja que para usar portas NOR ou NAND como inversores basta unir as entradas. Veja na seção de downloads cursos Curso de Eletrônica Digital mais sobre este tipo de circuito.. A alimentação pode ser feita por tensões de 5 a 15 V.
Astável com Dois Inversores CMOS
