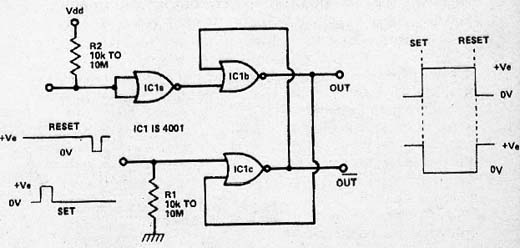

Encontrei este circuito num artigo da revista Electronics Today International de julho de 1979. Trata-se de uma configuração de biestável utilizando duas portas NOR de um circuito integrado 4001. Veja na seção de downloads cursos Curso de Eletrônica Digital mais sobre este tipo de circuito. O sinal de set e reset consistem em pulsos, positivo para o Set e negativo para o Reset com a tensão de alimentação produzidos externamente conforme indicado no diagrama. A alimentação pode ser feita por tensões de 5 a 15 V. Nunca use fonte sem transformador neste tipo de circuito.
Biestável CMOS NOR com Set-Reset de Polaridades Invertidas
