Encontrei este circuito num artigo da revista Electronics Today International de julho de 1979. Trata-se de uma configuração de biestável utilizando duas portas NOR de um circuito integrado 4001. Veja na seção de downloads cursos Curso de Eletrônica Digital mais sobre este tipo de circuito. O sinal de set e reset consistem em pulsos positivos com a tensão de alimentação peoduzidos por dois interruptores de pressão.

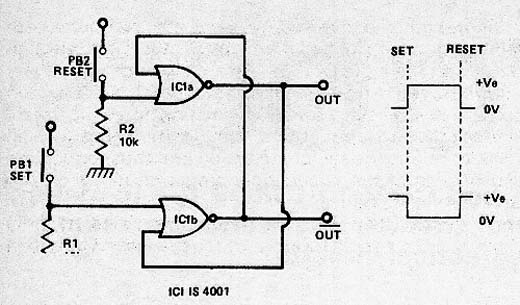

![Biestável Disparado Manualmente
Biestável Disparado Manualmente](/images/stories/banco/cir1078_0001.jpg)
Biestável Disparado Manualmente
![Pinagem do 4001
Pinagem do 4001](/images/stories/banco/cir1078_0002.jpg)
Pinagem do 4001
