Encontrei este circuito num artigo da revistaElectronics Today International de julho de 1979. Trata-se de uma configuração de biestável utilizando duas portas NOR de um circuito integrado 4001. Veja na seção de downloads cursos Curso de Eletrônica Digital mais sobre este tipo de circuito e a pinagem do 4001 para uma aplicação prática. O sinal de set e reset consistem em pulsos positivos com a tensão de alimentação.

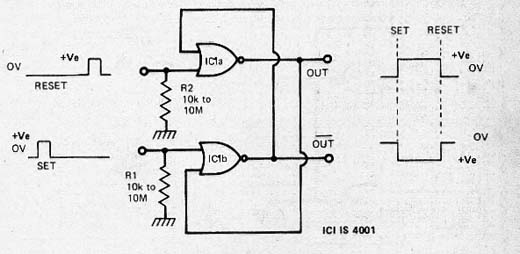

![Biestável com Porta NOR
Biestável com Porta NOR](/images/stories/banco/cir1077_0001.jpg)
Biestável com Porta NOR
![Pinagem do 4001
Pinagem do 4001](/images/stories/banco/cir1077_0002.jpg)
Pinagem do 4001
