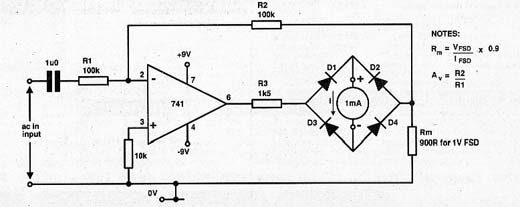

Este circuito saiu numa Electronics Today International de maio de 1993. A revista já não mais existe na sua versão impressa, mas pelos componentes usados o circuito é bastante atual. Este circuito tem uma impedância de entrada independete da sensibilidade do instrumento indicador. Vfsd é a tensão de fundo de escala e Ifsd é a corrente de fundo de escala no instrumento. Av é o ganho do circuito que depende da relação entre R1 e R2. A fonte de alimentação deve ser simétrica de 5 a 9 V. Podem ser usados amplificadores operacionais equivalentes. Os diodos podem ser do tipo 1N4148.
Voltímetro 1 V AC com o 741 (2)
