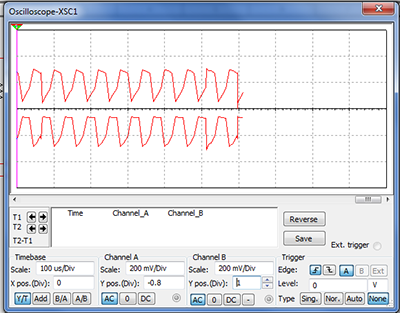

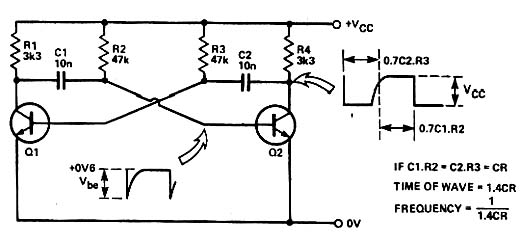

Esta é a simulação no Multisim 11 do CIR650 do Banco de circuitos. Este circuito foi encontrado no Electronics Digest de 1984. Trata-se da versão tradicional do multivibrador astável com transistores que o internauta pode encontrar em diversos pontos deste site. O circuito oscila numa frequência que depende dos resistores R2 e R3 e dos capacitores, segundo fórmula dada junto ao diagrama. O circuito funcionará com tensões de 3 a 12 V e os transistores podem ser de qualquer tipo de uso geral como os BC547, BC548, BC549, 2N2222, etc. Observe as formas de onda dos sinais nos pontos principais do circuito.

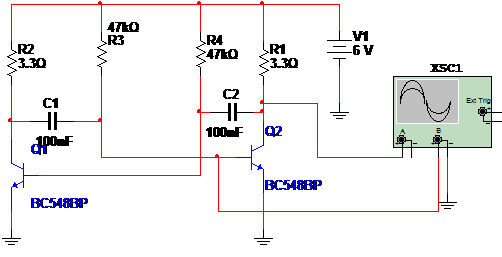

Simulação:
Altere os componentes para obter uma imagem sem distorção conforme a frequência.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0460.zip)
