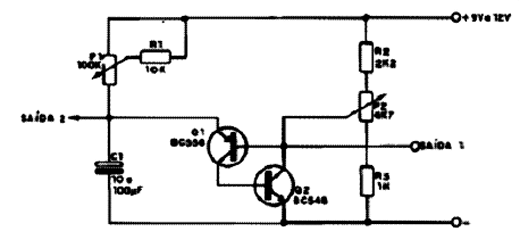

Esta é a simulação no Multisim 11 do CIR574 do Banco de Circuitos. Este circuito simula um transistor unijunção num oscilador de relaxação. A frequência é ajustada em P1 e depende de C1 que pode ter os valores indicados para a faixa de muito baixa frequência (pulsos). Pode-se ter sinais de áudio com capacitores na faixa de 10 nF a 100 nF. A saída 1 consiste em pulsos de curta duração e a saída 2 um sinal dente de serra. P2 ajusta o ponto de disparo do circuito. A alimentação pode ser feita com tensões de 9 a 12 V. Os transistores são o BC558 e BC548.

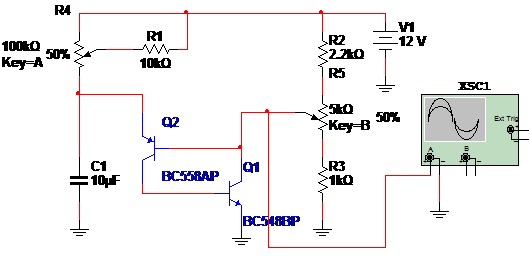

Abaixo a simulação.
Altere os componentes para obter a oscilação.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0456.zip)
