Esta simulação é do CIR567 do Banco de Circuitos. A simulação vale para outros da mesma família como o LM117 usado na simulação. Este circuito consiste numa fonte de corrente constante cuja intensidade é ajustada em R1. O valor da corrente em função de R1 é dado pela fórmula. O valor máximo para este circuito integrado é 1,5 A, mas podemos usar o LM350 para correntes até 3 A. O circuito integrado deve ser dotado de dissipador de calor e a tensão de entrada deve ser maior do que a necessária para a carga para a circulação da corrente ajustada. Veja também o artigo IP337.

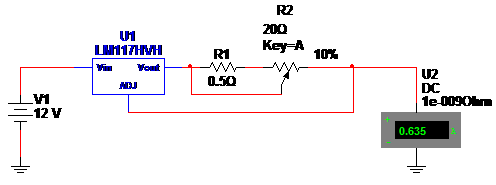

A simulação:
Ajustando o potenciômetro pela tecla A podemos ver a corrente variar na carga independentemente de sua resistência.
