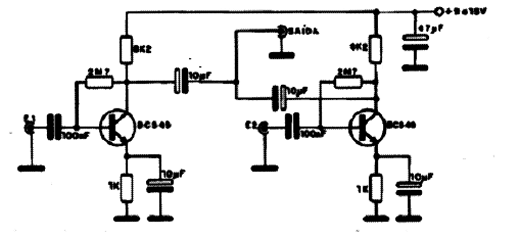

A simulação dada a seguir no Multisim 11 é do CIR560 do nosso Banco de Circuitos. Este mixer de duas entradas possui certo ganho, funcionando como pré-amplificador. O circuito pode ser expandido para mais entradas e a alimentação pode ser feito com tensões de 9 a 15 V. As entradas e saídas devem ser feitas com cabo blindado. Para uma versão estéreo devem ser duplicados os canais.
![](/images/stories/circuitos/ne0451_0001.gif)

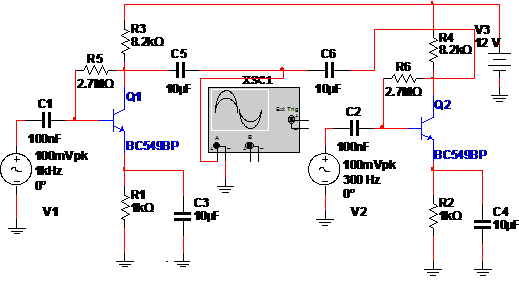

A simulação:
![](/images/stories/circuitos/ne0451_0002.gif)

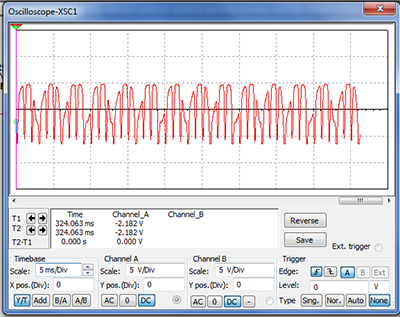

Abaixo a imagem obtida no osciloscópio virtual.
![](/images/stories/circuitos/ne0451_0003.png)
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0451.zip)
