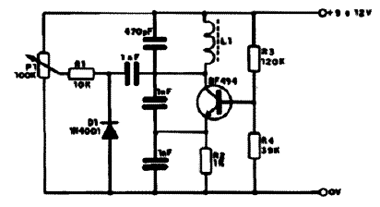

Simulamos no Multisim 11 o CIR559 do nosso Banco de Circuitos. A frequência gerada por este circuito oscilador de frequência variável (OFV) ou variable frequency oscillator (VFO) é determinada por L1 e pelo capacitor de 470 pF. Para 100 espiras de fio 28 a 32 num bastão de ferrite esta frequência estará em torno de 1 MHz. Podemos gerar frequências mais altas reduzindo o capacitor e o número de espiras da bobina. Neste circuito, o varicap é simulado usando um diodo comum que não têm uma faixa muito ampla de ajuste, mas podemos usar varicaps reais como o BB809. Os capacitores devem ser todos cerâmicos. Veja em M062 cálculos com varicaps e no ART126 como funcionam estes componentes.

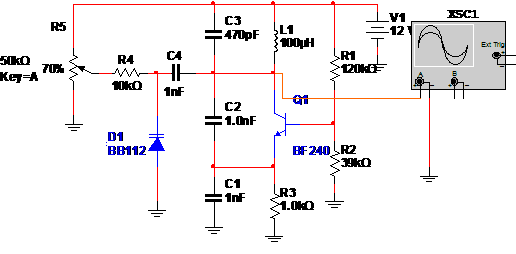

A simulação:
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0450.zip)
