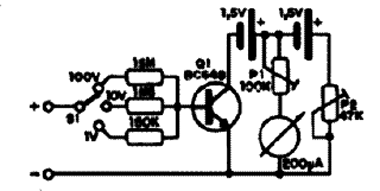

Apresentamos a simulação do CIR557 do Banco de Circuitos. Este circuito, de excelente sensibilidade (150 k Ω por volt) mede tensões contínuas em três faixas, usando como indicador um microamperímetro de 200 uA de fundo de escala. Trata-se de circuito bastante interessante para quem ainda não possui um multímetro mas dispõe de um microamperímetro. O ajuste do fundo de escala é feito em P1 e P2. Aplique uma tensão conhecida na entrada e faça estes ajustes. Como a corrente de fuga quando não há tensão na entrada é extremamente baixa, não é preciso usar interruptor para desligar as pilhas. Obs: no esquema original as pilhas estão invertidas.

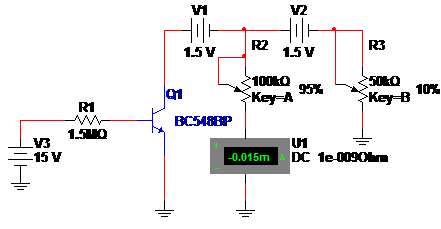

A simulação:
Ajuste os trimpots pelas teclas. Só simulamos a escala de 0 a 50 V.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0449.zip)
