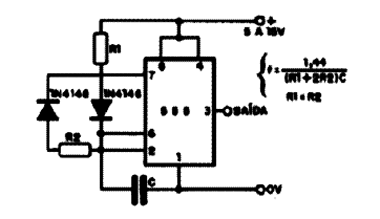

Damos a seguir a simulação do CIR552 do Banco de Circuitos. Este circuito tem um ciclo ativo de 50% e pode gerar numa frequência máxima de 100 kHz determinada por R1, R2 e C. A fórmula junto ao circuito permite calcular a frequência do circuito. A tensão de alimentação pode ficar entre 5 e 15 V e a frequência mínima depende apenas de C. Os resistores podem ter valores na faixa de 1 k a 2,2 M Ω e o capacitor de 1 nF a1000 µF. Veja mais sobre o 555 no ART011.

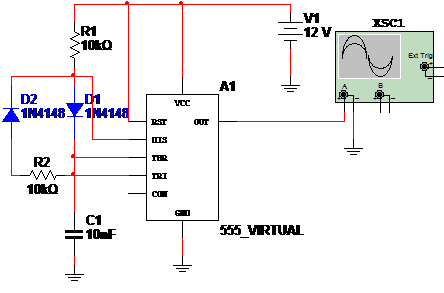

Simulação:

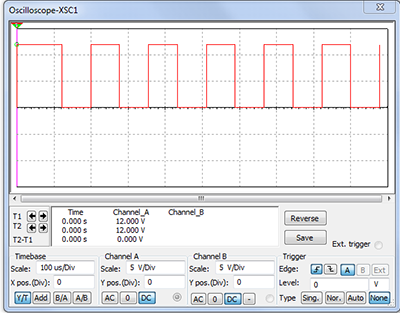

A forma de onda obtida está na figura abaixo.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0447.zip)
