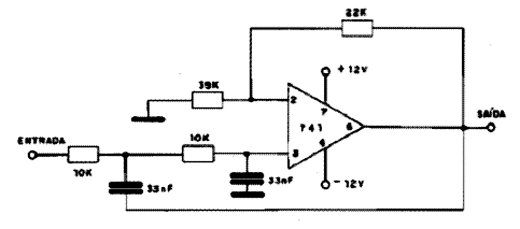

Sumulamos o Multo sim 11 o CIR542 de nosso Banco de Circuitos. Apenas sinais de frequências abaixo de 500 Hz podem passar por este circuito, com certa amplificação. Os resistores de 10k e os capacitores de 33 nF determinam a frequência. A fonte de alimentação deve ser simétrica e outros valores de componentes podem ser usados. Veja na seção de circuitos simulados e em Matemática Para Eletrônica mais sobre este tipo de circuito e outros tipos de filtros.

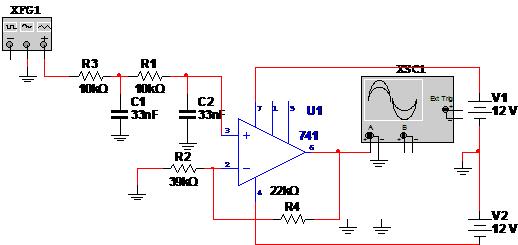

A simulação é a seguinte:

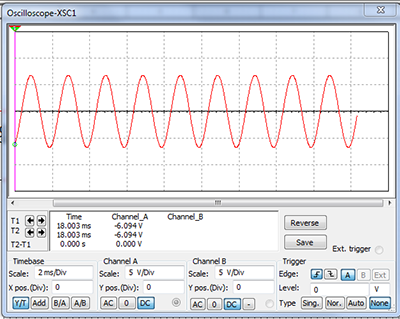

Na simulação mostramos a amplitude de um sinal de 500 Hz. Mudando a frequência do gerador de funções observamos que ocorre a rejeição do sinal com a diminuição da amplitude da saída.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0443.zip)
