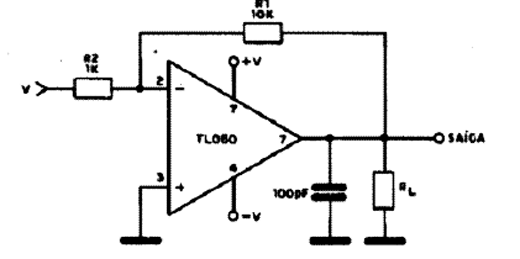

Descrevemos a simulação do CIR531 do nosso Banco de Circuitos. Na figura temos um amplificador operacional com ganho 10 utilizando um amplificador operacional com FET. A fonte de alimentação deve ser simétrica de 3 a 12 V e amplificadores operacionais da mesma série TL podem ser utilizados. O ganho é dado por R1 que pode ser alterado numa ampla faixa de valores.

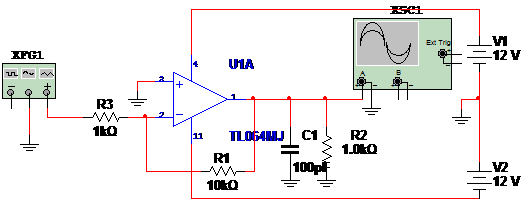

A simulação é dada a seguir no Multisim 11. NA simulação foi usado um TL064 que é um TL060 quádruplo.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0439.zip)
