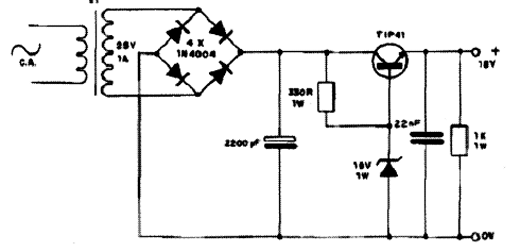

Este circuito faz parte do Banco de Circuitos com o número CIR525. Esta fonte pode ser usada para alimentar amplificadores de áudio até 1 A e outros equipamentos que necessitem de uma tensão de 18 V. O transistor deve ser montado em radiador de calor. Com alterações apenas no zener esta fonte pode fornecer tensões na faixa dos 15 aos 22 V. Para outras tensões e correntes existem diversas outras fontes no site.

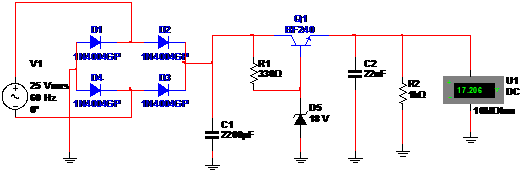

Na simulação no Multisim 11 trocamos o transformador por uma fonte de tensão alternada de 25 V e medimos a tensão na saída com o voltímetro virtual do software da National Instruments
.
A pequena queda de tensão na saída pode ser compensada com o uso de um diodo de 19 V.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0437.zip)
